配電柜頻繁跳閘核心故障排查思路
配電柜作為工業配電系統的核心樞紐，承擔著電能分配、設備保護、故障隔離的關鍵作用，其頻繁跳閘故障是現場運維中最常見的棘手問題之一。頻繁跳閘不僅會導致生產中斷、設備停機，長期反復跳閘還可能損壞斷路器、電纜、用電設備等核心部件，甚至引發電氣火災、人員觸電等安全隱患。此類故障成因繁雜，并非單一部件損壞所致，多與負載異常、電源波動、保護裝置失靈、接線隱患、環境因素等相關，盲目合閘復位只會加劇故障擴大。結合河北配電柜廠家德蘭電氣多年現場運維經驗，本文梳理一套系統性、可落地的核心排查思路，幫助運維人員快速鎖定故障根源，高效處置，同時規避排查過程中的操作風險。
一、排查前期準備與安全底線
配電柜頻繁跳閘排查，首要前提是保障運維人員人身安全和設備安全，杜絕帶電作業、盲目操作，同時做好充分準備，提升排查效率，避免遺漏關鍵故障點。這是所有電氣排查工作的核心底線，也是資深運維人員的必備操作素養。
（一）前期準備工作
工具與儀表準備：攜帶數字式萬用表（支持交直流電壓、電流、電阻、通斷測量）、鉗形電流表（精準測量負載運行電流）、絕緣電阻表（500V，檢測線路及設備絕緣性能）、螺絲刀（十字/一字，適配端子緊固）、剝線鉗、壓線鉗、驗電筆、手電筒、電纜檢測儀（可選，排查電纜破損），以及故障排查記錄表（詳細記錄跳閘時間、工況、測量數據、排查過程）。
資料與現場準備：調取配電柜電氣原理圖、斷路器及保護裝置說明書、設備運維臺賬（重點查看歷史跳閘記錄、檢修記錄、負載參數），明確配電柜的接線方式、保護裝置整定參數、負載額定參數；清理配電柜周邊雜物，確保操作空間充足，檢查現場環境（溫度、濕度、粉塵），排除環境因素對排查的干擾，同時確認上下游用電設備已停機，做好隔離標識。
人員準備：排查需至少2人配合操作，1人負責操作、1人負責監護，操作人員需具備電氣運維資質，熟悉配電柜結構及保護原理，杜絕無證操作、單人操作。
（二）核心安全規范
嚴格斷電操作：每次排查前，必須切斷配電柜總電源（拉下總斷路器），等待內部電容放電完成（通常5-10分鐘，具體以設備說明書為準），用驗電筆確認無電后，懸掛“禁止合閘、正在檢修”標識，嚴禁帶電觸碰接線端子、斷路器、保護裝置等部件，防止觸電或靜電損壞電子元件。
做好絕緣防護：操作人員需穿戴絕緣手套、絕緣鞋，使用絕緣工具，排查過程中避免用手直接觸碰線路接頭、破損部位；測量絕緣電阻前，需確認線路完全斷電、放電完成，防止絕緣電阻表輸出高壓引發危險。
禁止盲目操作：嚴禁在未排查出故障根源前，隨意合閘復位、短接保護裝置、調整保護整定參數；排查過程中如需臨時接線測試，需做好標記，測試完成后及時恢復原狀，避免后續運行出現新的隱患。
二、核心排查思路（按優先級排序，先易后難）
配電柜頻繁跳閘，核心可歸納為五大類故障：負載側故障、電源側故障、保護裝置故障、接線與內部元件故障、環境與工況故障。排查時需按“負載側→電源側→保護裝置→內部接線→環境工況”的優先級推進，優先排查最常見、最易檢測的故障點，避免盲目拆卸、排查，提升效率，這也是現場運維中最實用的排查邏輯。
第一步：負載側故障排查（優先級最高，占比65%以上）
負載側異常是導致配電柜頻繁跳閘的最主要原因，多數情況下無需拆卸配電柜核心部件，通過外部檢測即可初步判斷，也是運維人員首先要排查的環節。核心邏輯：負載過載、短路、漏電，會直接觸發斷路器、漏電保護器的保護機制，導致跳閘。
1.1 負載過載故障排查（最常見）
負載過載即用電設備運行電流長期超過額定電流，導致斷路器熱脫扣（延時跳閘），常見于電機、水泵、風機等感性負載，多因設備卡滯、負載過重、工況異常引發。

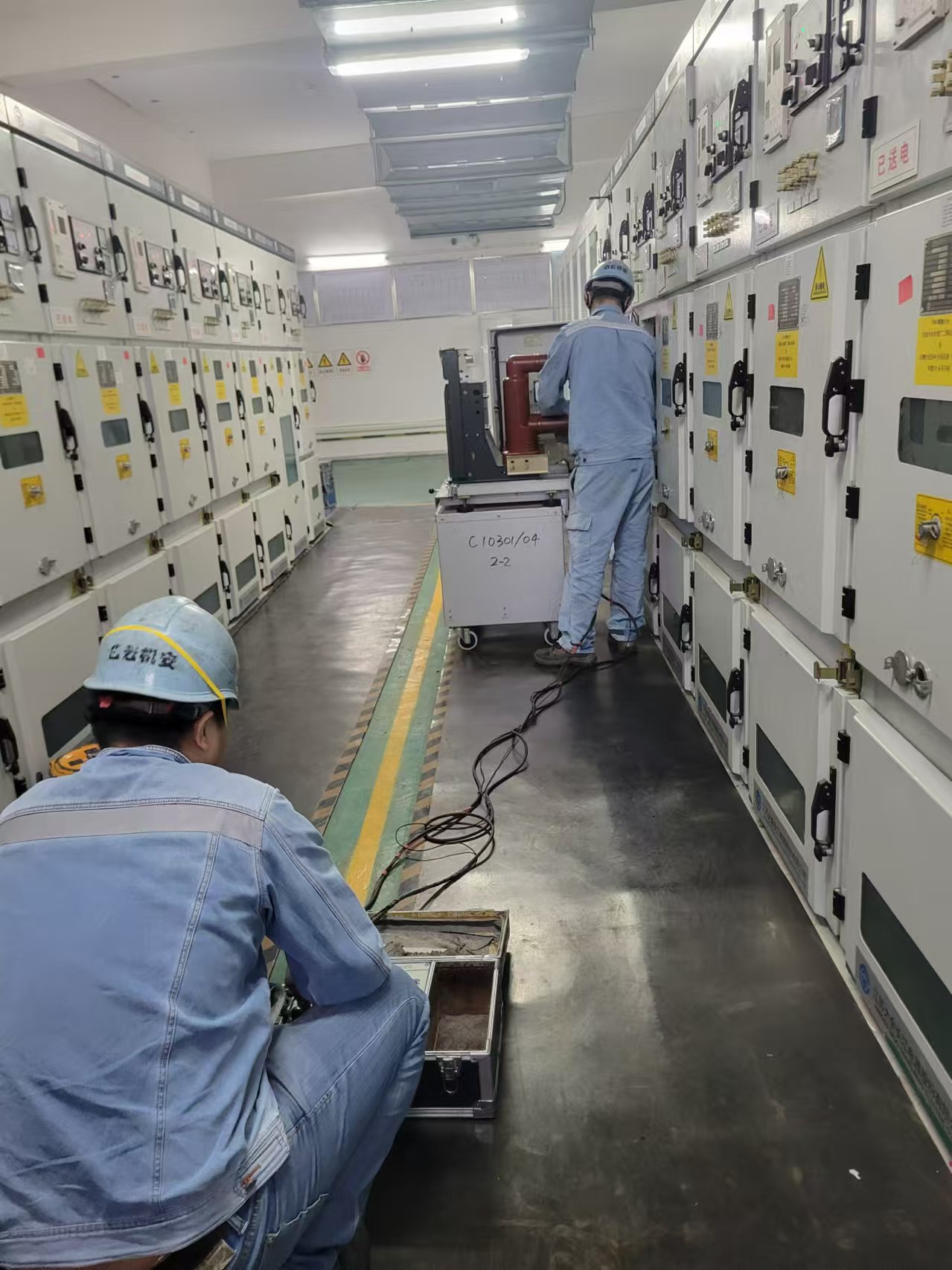

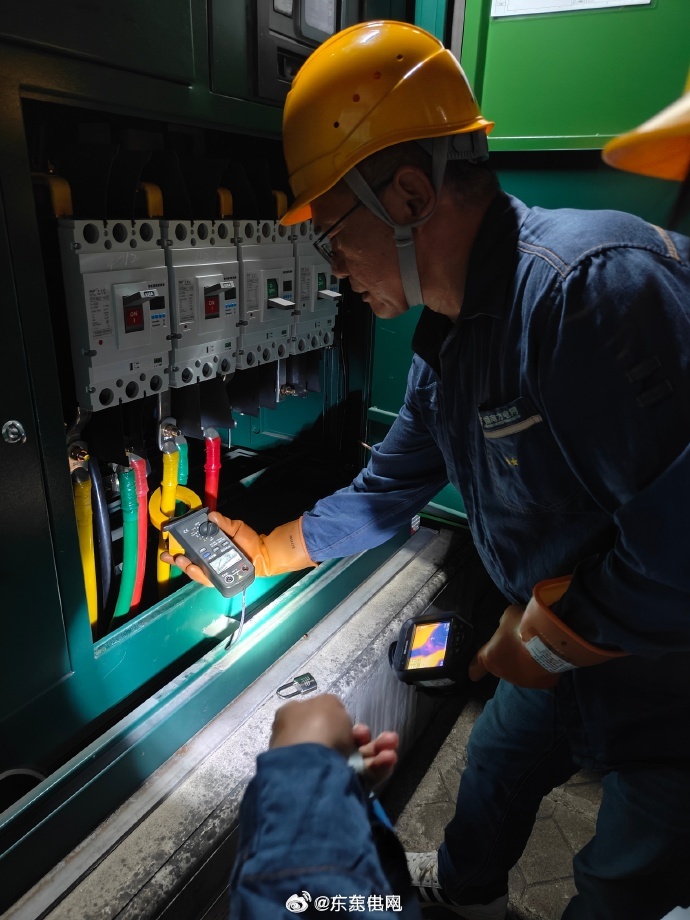

電流檢測：合上配電柜電源（僅合閘總開關，暫不啟動全部負載），逐一啟動各支路負載，用鉗形電流表測量各支路運行電流，對比負載額定電流及斷路器整定電流；若某一支路電流持續超過額定電流的1.1倍，且跳閘多發生在負載啟動后一段時間（而非瞬間跳閘），可判定為負載過載。
負載工況排查：針對過載支路的用電設備，檢查設備運行狀態，如電機是否存在卡滯、軸承損壞、轉子抱死，水泵是否存在管路堵塞、葉輪卡死，風機是否存在風葉積塵過多、風道堵塞；同時檢查負載是否存在“大馬拉小車”“小馬拉大車”的不匹配情況，負載長期超負荷運行，會持續觸發跳閘。
臨時驗證：斷開過載支路的負載，僅啟動其他正常支路，觀察配電柜是否仍跳閘；若不再跳閘，可確認故障為該支路負載過載，后續針對性處理負載問題（如清理設備、檢修機械部件、調整負載參數）。
1.2 負載短路故障排查（瞬間跳閘，危險性高）
負載短路即用電設備內部繞組短路、電纜破損短路，導致線路電流瞬間驟增，觸發斷路器瞬時脫扣（毫秒級跳閘），常伴隨火花、焦糊味，若不及時排查，可能引發電氣火災。
外觀排查：斷開總電源，檢查各支路電纜外觀，查看是否有破損、老化、擠壓痕跡，電纜接頭是否松動、燒蝕，用電設備外殼是否有焦糊味、破損；重點檢查電機、變壓器等核心設備，查看其接線盒是否進水、燒蝕，繞組是否冒煙、變色。
儀表檢測：用萬用表通斷檔，測量各支路負載兩端的電阻，若電阻為0或接近0，說明負載內部短路；用絕緣電阻表測量負載對地絕緣電阻，若絕緣電阻＜1MΩ，說明負載絕緣破損、短路；同時測量支路電纜的相間、對地絕緣電阻，排查電纜短路隱患。
分段排查：若支路較多，可采用“分段斷電排查法”，斷開部分支路，合閘總開關，觀察是否跳閘，逐步縮小故障范圍，鎖定短路支路，再針對性排查該支路的負載及電纜。
1.3 負載漏電故障排查（漏電保護器跳閘為主）
若配電柜配備漏電保護器，且跳閘時漏電保護器動作（指示燈跳閘指示），多為負載漏電、電纜漏電導致，漏電電流超過漏電保護器整定電流（通常30mA），觸發保護跳閘，常見于潮濕環境、戶外設備。
漏電保護器測試：斷開總電源，按下漏電保護器的試驗按鈕，若漏電保護器能正常脫扣，說明漏電保護器本身正常；若無法脫扣，說明漏電保護器失靈（后續納入保護裝置排查）。
漏電點排查：用絕緣電阻表測量各支路負載及電纜的對地絕緣電阻，若某一支路絕緣電阻過低（＜1MΩ），且在潮濕環境下跳閘更頻繁，可判定為該支路漏電；重點排查戶外電纜、潮濕區域的設備，如水泵、戶外照明，此類設備易因進水、受潮導致漏電。
臨時處理：對漏電支路的電纜進行絕緣修復、更換，對受潮設備進行烘干、密封處理，若負載內部漏電無法修復，需更換負載；排查完成后，合閘測試，觀察是否仍跳閘。
第二步：電源側故障排查（優先級次之，占比15%左右）
若負載側排查無異常，需排查電源側故障，電源波動、三相不平衡、電源缺相等問題，會導致配電柜保護裝置誤動作或正常動作，引發頻繁跳閘，此類故障易被忽視，需重點關注。
2.1 三相電壓不平衡與波動排查
電壓測量：合上總電源（不啟動負載），用萬用表測量總進線端三相電壓（U、V、W），正常情況下三相電壓平衡，波動范圍不超過±10%（380V電源正常范圍342V-418V）；若某一相電壓偏高、偏低，或三相電壓偏差超過5%，說明三相電壓不平衡，會導致三相負載（如電機）運行電流不平衡，觸發過載跳閘。
電源波動排查：觀察電壓測量數據，若電壓瞬間驟升、驟降（如電壓超過418V或低于342V），說明電源波動過大，可能是上游供電線路故障、變壓器過載、無功補償裝置異常導致；可聯系供電部門檢測上游電源，同時檢查配電柜內部無功補償電容是否損壞、鼓包，若無功補償異常，會導致電壓波動，引發跳閘。
2.2 電源缺相故障排查
電源缺相即總進線端某一相斷電，導致三相負載無法正常運行，運行電流驟增，觸發斷路器熱脫扣，常見于總進線電纜破損、總開關某一相觸點燒蝕、上游供電缺相。
電壓檢測：用萬用表測量總進線端三相電壓，若某一相電壓為0，說明電源缺相；同時測量總開關輸出端三相電壓，若總開關輸入端電壓正常、輸出端某一相電壓為0，說明總開關某一相觸點燒蝕、接觸不良。
進線排查：檢查總進線電纜是否有破損、斷裂，接線端子是否松動、燒蝕；聯系供電部門排查上游供電線路，確認是否存在供電缺相故障，若為內部問題，更換總開關、修復進線電纜。
第三步：保護裝置故障排查（優先級第三，占比10%左右）
配電柜保護裝置（斷路器、漏電保護器、熱繼電器等）本身故障，會導致保護誤動作（無故障時跳閘）或拒動作（有故障時不跳閘），其中誤動作是頻繁跳閘的常見原因之一，多與保護裝置老化、整定參數不當、部件損壞相關。
3.1 斷路器故障排查
脫扣指示與外觀檢查：查看斷路器的脫扣指示，若跳閘后無明確脫扣原因（無過載、短路、漏電），且多次合閘后仍瞬間跳閘，檢查斷路器外觀是否有燒蝕、鼓包、破損，觸點是否松動、氧化，若存在上述情況，說明斷路器內部脫扣器、觸點損壞，需更換斷路器。
整定參數排查：對照負載額定電流，檢查斷路器的整定電流（熱脫扣電流、瞬時脫扣電流），若整定電流過小（小于負載額定電流），會導致負載正常運行時觸發熱脫扣；若整定電流過大，會導致故障時無法及時脫扣，需根據負載參數調整整定電流（如電機負載，熱脫扣電流可設置為額定電流的1.1-1.3倍，瞬時脫扣電流設置為額定電流的5-10倍）。
臨時驗證：更換同型號、同規格的備用斷路器，合閘測試，若不再頻繁跳閘，說明原斷路器故障，確認后更換斷路器，同時核對整定參數。
3.2 漏電保護器故障排查
試驗按鈕測試：按下漏電保護器的試驗按鈕，若無法正常脫扣，說明漏電保護器內部電子元件損壞、失靈；若能正常脫扣，但合閘后仍頻繁跳閘，且無明顯漏電點，說明漏電保護器靈敏度設置過低（整定漏電電流過小），需調整靈敏度（通常設置為30mA，動力負載可適當提高至100mA）。
外觀與接線檢查：查看漏電保護器外觀是否有燒蝕、破損，接線端子是否松動，輸入輸出接線是否接反（接反會導致誤動作）；若接線正確、試驗正常，仍頻繁跳閘，需更換漏電保護器，排查是否為保護器本身老化、誤動作。
3.3 熱繼電器故障排查（電機支路專屬）
電機支路配備的熱繼電器，若老化、整定參數不當，會頻繁觸發過載保護，導致支路斷路器跳閘。
整定參數檢查：對照電機額定電流，檢查熱繼電器的整定電流，若整定電流過小，會導致電機正常運行時觸發保護；若整定電流過大，會導致電機過載時無法及時保護，需調整至電機額定電流的0.95-1.05倍。
外觀與動作檢查：查看熱繼電器外觀是否有燒蝕、破損，觸點是否接觸不良、燒蝕；手動觸發熱繼電器，觀察是否能正常動作、復位，若無法動作或復位，說明熱繼電器損壞，需更換。
第四步：配電柜內部接線與元件故障排查（優先級第四，占比8%左右）
若負載側、電源側、保護裝置排查均無異常，需深入排查配電柜內部，重點關注接線隱患、內部元件損壞，此類故障多為長期運行、維護不當導致，隱蔽性較強。
4.1 內部接線隱患排查
端子緊固檢查：斷開總電源，逐一檢查配電柜內部所有接線端子（進線端子、出線端子、控制端子、元件接線端子），查看是否有松動、燒蝕、氧化現象；長期運行中，設備振動、電流沖擊會導致端子松動，接觸電阻增大，發熱嚴重，觸發斷路器熱脫扣，尤其是大電流支路端子，需重點緊固（緊固時需遵循規定扭矩，避免用力過猛損壞端子）。
接線規范性排查：檢查接線是否規范，是否存在導線線徑不匹配（線徑過小，載流量不足，發熱跳閘）、接線松動、虛接、錯接，電纜接頭是否壓接牢固、絕緣包裹完好；重點排查分支線路接頭，若接頭松動、虛接，會導致局部發熱，觸發保護跳閘。
線路絕緣排查：用絕緣電阻表測量配電柜內部線路的相間、對地絕緣電阻，若絕緣電阻＜1MΩ，說明線路絕緣破損、老化，存在短路、漏電隱患，需修復或更換線路。
4.2 內部元件故障排查
接觸器、繼電器故障：查看配電柜內部接觸器、中間繼電器，觀察其外觀是否有燒蝕、鼓包，觸點是否燒蝕、粘連；用萬用表測量接觸器線圈電壓、觸點導通性，若線圈無電壓、觸點不導通或粘連，說明接觸器、繼電器損壞，會導致支路無法正常供電或短路，觸發跳閘，需更換損壞元件。
電容、熔斷器故障：檢查無功補償電容，查看是否有鼓包、漏液、漏膠，若存在此類情況，說明電容老化、損壞，會導致電壓波動、線路發熱，觸發跳閘，需更換電容；檢查內部小型熔斷器（控制回路熔斷器），若熔斷器熔斷，需更換熔斷器后，排查控制回路故障，嚴禁直接更換后合閘。
內部散熱故障：查看配電柜內部散熱風扇是否正常轉動，散熱片是否積塵過多、散熱通道是否堵塞；若散熱不良，會導致內部元件發熱、絕緣老化，觸發斷路器熱脫扣，需清理散熱片積塵，更換損壞的散熱風扇，確保通風散熱良好。
第五步：環境與工況故障排查（優先級第五，占比2%左右）
此類故障易被忽視，但長期處于惡劣環境中，會逐步導致配電柜內部元件老化、線路損壞，引發頻繁跳閘，多為輔助性故障，結合現場環境即可排查。
溫度環境：檢查配電柜安裝環境溫度，若環境溫度過高（超過40℃），會導致斷路器、電纜、元件發熱，降低載流量，觸發熱脫扣；需改善安裝環境，如增加通風設備、遠離高溫設備、避免陽光直射。
濕度環境：若環境潮濕（相對濕度超過85%），會導致配電柜內部線路、元件絕緣受潮、破損，引發漏電、短路跳閘；需做好防潮處理，如安裝除濕機、密封配電柜、加強通風，避免設備進水。
粉塵與腐蝕：若環境粉塵過多、存在腐蝕性氣體，會導致元件觸點氧化、線路絕緣破損，引發故障；需定期清理配電柜內部粉塵，做好防護措施，避免腐蝕性氣體接觸設備。
工況沖擊：若用電設備存在頻繁啟動、啟停沖擊（如頻繁啟動的電機），會導致電流瞬間驟增，長期沖擊會損壞斷路器、接觸器，引發頻繁跳閘；需優化工況，如增加軟啟動器、調整啟停頻率，減少電流沖擊。
三、故障排查后的驗證與預防措施
排查出故障根源并處理后，需進行系統性驗證，確保故障徹底排除，同時制定針對性預防措施，避免后續再次出現頻繁跳閘故障，這是現場運維的閉環管理，也是降低運維成本的關鍵。
（一）故障驗證流程
空載驗證：斷開所有負載，合上配電柜總電源，觀察配電柜運行狀態，查看斷路器、保護裝置是否有異常，測量三相電壓是否平衡、穩定，確保配電柜內部無故障。
分路負載驗證：逐一啟動各支路負載，用鉗形電流表測量各支路運行電流，觀察負載運行狀態，確認電流、電壓正常，無跳閘現象；重點驗證故障支路，連續運行30分鐘以上，確保故障徹底排除。
滿載驗證：啟動所有負載，模擬正常生產工況，連續運行1-2小時，觀察配電柜運行狀態，檢查元件溫度、電纜溫度，確認無跳閘、無異常發熱，即可判定故障排除，設備可正常投入使用。
（二）長效預防措施
定期維護保養：建立配電柜運維臺賬，每月對配電柜進行一次全面檢查（端子緊固、粉塵清理、散熱檢查），每季度進行一次絕緣檢測、保護裝置測試，每年進行一次全面檢修，及時更換老化、損壞的元件、電纜，避免故障積累。
規范參數整定：根據負載額定參數，精準調整斷路器、漏電保護器、熱繼電器的整定參數，避免參數過高或過低，確保保護裝置既能及時動作，又不會誤動作；參數調整后做好記錄，便于后續查閱、調整。
優化運行環境：改善配電柜安裝環境，確保環境溫度、濕度、粉塵符合設備運行要求，遠離高溫、潮濕、腐蝕、粉塵多的區域，做好通風、防潮、防塵、防腐措施。
規范操作與培訓：加強操作人員、運維人員的專業培訓，規范設備啟停操作，杜絕頻繁啟停、超載運行；操作人員發現跳閘后，嚴禁盲目合閘，需及時通知運維人員排查故障，做好跳閘記錄。
定期負載檢查：定期檢查用電設備運行狀態，及時清理設備積塵、檢修機械部件，避免負載卡滯、過載、短路，確保負載與配電柜、保護裝置匹配，降低故障發生率。
四、排查總結與實操提醒
配電柜頻繁跳閘故障的排查，核心是“不盲目、不急躁、按優先級、精準定位”，牢記“先負載、后電源，先外部、后內部，先保護、后元件”的排查邏輯，優先處理最常見、最易檢測的故障點，既能提升排查效率，又能規避操作風險。現場實操中，多數頻繁跳閘故障均為負載過載、短路、漏電或保護裝置參數不當導致，無需復雜的檢測設備，通過基礎儀表測量、外觀觀察即可初步判斷。
需特別提醒：若排查過程中遇到復雜故障（如配電柜內部控制回路故障、上游電源波動無法自行處理），或多次排查仍無法鎖定故障點，切勿盲目拆卸、維修，需及時聯系專業電氣工程師，避免故障擴大；同時，所有排查、維修操作必須嚴格遵循電氣安全規范，做好安全防護，杜絕安全事故發生。
此外，運維人員需積累現場排查經驗，記錄不同類型跳閘故障的現象、排查方法、處理措施，形成個性化排查手冊，后續遇到同類故障可快速響應、高效處置，保障配電系統長期穩定運行，為工業生產保駕護航。河北配電柜廠家德蘭電氣也提醒廣大運維人員，定期維護、規范操作是降低配電柜頻繁跳閘故障的關鍵，如需設備適配、技術指導可聯系廠家專業團隊。
